CNC vél rennibekkur

DASK CNC QT röð
✔ Þvermál vinnustykkis, hámark: 160 mm
✔ Lengd vinnustykkis, hámark: 400 mm

Hringdu í okkur

Lýsing

Tæknilegar þættir

CNC vél rennibekkurinn sameinar há-nákvæmni vinnslu með snjöllri vélfærafræði hleðslu og affermingartækni, hann er hannaður sérstaklega fyrir fjöldaframleiðslu, sem gerir fullkomlega sjálfvirkt ferli frá hráefni til fullunnar vörur. Þetta bætir framleiðslu skilvirkni verulega (ein-framleiðsla eykst um meira en 60%), dregur úr launakostnaði (dregur úr vinnuafli um 80%), styður 24 tíma ómannaða framleiðslu og endurskilgreinir staðal nákvæmni framleiðslu sjálfvirkni.

Kjarnakostir: þrjú kjarnagildi til að leysa verkjapunkta í framleiðslu

Skilvirk sjálfvirkni: mannlaus framleiðsla, kostnaðarlækkun og skilvirkni

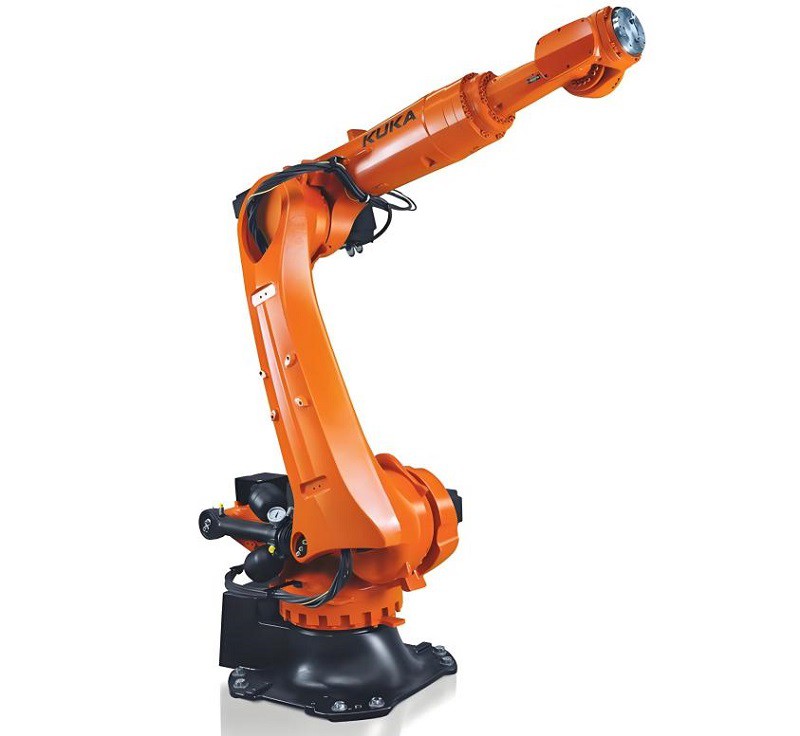

1. Innbyggt 6-ása iðnaðarvélmenni, fullsjálfvirk hleðsla og afferming vinnuhluta, hleðsla og affermingartími í einni lotu Minna en eða jafnt og 5 sekúndur.

2. Búin sjálfvirkum sílóum (geta 100-500 stykki, stillt í samræmi við stærð vinnustykkisins), sem styður fjölbreytni framleiðslu í blönduðum línum.

3. Sjóngreiningarkerfið auðkennir sjálfkrafa forskriftir vinnustykkisins og stefnu án handvirkrar íhlutunar, sem dregur úr rekstrarvillum.

buy automated precision machining solutions

customized automated precision machining solutions

Ofur-mikil vinnslunákvæmni: stöðug og stöðug, uppfyllir kröfur um nákvæmni

◆ Snældakerfi

Hámarkshraði aðal- og undirsnældu- er 4000 r/mín., þvermál snældunnar í gegnum-gatið er 56 mm, hentugur til að vinna úr vinnuhlutum með ýmsum forskriftum

◆ Stilling virkisturn

12 stöðva virkisturn (12T), styður ferkantaða hnífa, kringlótta hnífa, borasett og aðrar gerðir af verkfærum, hraði virkisturnsins er 3000r/mín, uppfyllir þarfir samsettrar vinnslu

◆ Staðsetningarnákvæmni

Staðsetningarnákvæmni 0,008 mm, nákvæmni endurtekinnar staðsetningar 0,003 mm, tryggir samkvæmni í lotuvinnslu

Snjöll og auðveld aðgerð: Lækkaðu þröskuldinn og auðvelda stjórnun

● Ný kynslóð CNC kerfi

15-tommu háskerpu snertiskjár, styður rithöndlun, grafíska uppgerð og greindargreiningu

● Innbyggður-ferlagagnagrunnur

Fínstilltu skurðarfæribreytur sjálfkrafa og minnkaðu traust á faglegum rekstraraðilum

● Stuðningur við iðnaðar Internet of Things

Fjareftirlit með stöðu búnaðar, söfnun framleiðslugagna og skynsamleg stjórnun

automated precision machining solutions price

Ítarlegar tæknilegar breytur

Kjarnabreytur rennibekksins

Færibreytuflokkur	Sérstök gildi
Hámarks sveifluþvermál (Max. sveifla yfir rúmþvermál)	φ550 mm
Hámark þvermál vinnslu	φ160mm
Hámark lengd vinnslu	400 mm
Hámark Snældahraði (aðal/undir)	4000r/mín
Snælda (aðal/einni) í gegnum gat í þvermál	φ56 mm
Forskriftir snældunefs (aðal/auka)	A2-6
Ferðalag á X-ás	240 mm
Ferðalag á Z-ás	475 mm
Y-ás ferð	100 mm
Hraðferð X-ás	30m/mín
Hröð Z-ás	30m/mín
Hraður Y-ás	10m/mín

Færibreytur verkfærahaldara

Færibreytuflokkur	Sérstök gildi
Magn verkfæra	12T
Forskriftir um ferkantaðan hníf	25×25 mm
Upplýsingar um hringhníf	φ40
Turret power head hraði	3000r/mín
Turret power head power	5,5kW
Upplýsingar um borhylki	ER25

Nákvæmni breytur vélbúnaðar

Færibreytuflokkur	Sérstök gildi
Staðsetningarnákvæmni	0,008 mm
Endurtaktu staðsetningarnákvæmni	0,003 mm

Vélmenni breytur

Færibreytuflokkur	Sérstök gildi
Fjöldi ása	6 ás
Hámarks álag	5 kg
Hámarks vinnuradíus	800 mm
Endurtaktu staðsetningarnákvæmni	±0,02 mm
stjórnkerfi	Óháð PLC stjórn
Upplausn sjónkerfis	2 megapixlar
Aðferð til að bera kennsl á vinnustykki	Sjóngreining + stærðargreining

Notkunarsvið: nær yfir nákvæmni framleiðsluþarfir í mörgum atvinnugreinum

Bílavarahlutavinnsla

Gírkassahlutar, stýriskerfishlutar, nákvæmnisíhlutir í vél, uppfylla miklar kröfur um samræmi

Vökva- og pneumatic íhlutir

Vökvalokar, strokka, stimplar osfrv., hafa strangt eftirlit með víddarvikmörkum og yfirborðsgæði

Lækningatæki

Skurðaðgerðartæki, ígræðsluíhlutir sem uppfylla öryggis- og nákvæmnisstaðla læknaiðnaðarins

Fjarskipti

Nákvæmstengi, skafthlutar samskiptabúnaðar, aðlagaðir að vinnsluþörfum smækningar

Aerospace

Vélaríhlutir, vökvakerfisíhlutir sem uppfylla strönga gæðastaðla

Aukabúnaður fyrir mót

Stýripinnar, stýrishúfur, kjarna osfrv., Til að tryggja mikla nákvæmni og endingartíma mótsins

automated precision machining application

Sjálfvirkt verkflæði: Ljúktu fullri-ferlisvinnslu í fjórum skrefum

Hleðsla vinnustykkis

Vélmennið grípur vinnustykkið sem á að vinna úr hellunni og sjóngreining staðfestir forskriftir og stefnu til að tryggja nákvæma staðsetningu

Klemma vinnustykkis

Vélmennið setur vinnustykkið á rennibekkinn, spennan er sjálfkrafa klemmd og kerfið lýkur sjálfvirkri tækjastillingu og upprunastaðfestingu

Nákvæm vinnsla

CNC kerfið framkvæmir beygju, borun, slá og önnur ferli í samræmi við forstillt forrit, virkisturninn breytir sjálfkrafa tólinu og fylgst er með breytunum í rauntíma

Lokið vörulosun

Eftir að vinnslu er lokið tekur vélmennið fullunna vöruna og setur hana í fullunna vörusílóið og grípur samtímis næsta vinnustykki til að hlaða því og gerir stöðuga framleiðslu

Raunveruleg viðbrögð viðskiptavina

1. Framkvæmdastjóri Zhang hjá bílavarahlutaframleiðanda sagði: "QT röðin hefur gert okkur kleift að ná ómannaðri framleiðslu. Þetta hefur ekki aðeins aukið framleiðslu skilvirkni um 60%, heldur einnig verulega bætt gæði vöru stöðugleika og lækkað launakostnað um helming."
2. Mr. Li, verkfræðingur hjá fyrirtæki í lækningatækjum, sagði: "Við gerum mjög miklar kröfur til vinnslu nákvæmni og QT röðin uppfyllir að fullu þarfir okkar. Það er auðvelt í notkun og viðhald, og viðbrögð eftir{3}}þjónustu eru líka mjög tímabær."
3. Herra Wang, forstjóri nákvæmnisvélaverksmiðju, sagði: "Fjárfesting í QT röðinni var besta ákvörðunin á þessu ári. Búnaðarkostnaðurinn var endurheimtur á innan við ári og einskiptisframleiðslan hefur nú næstum tvöfaldast."
